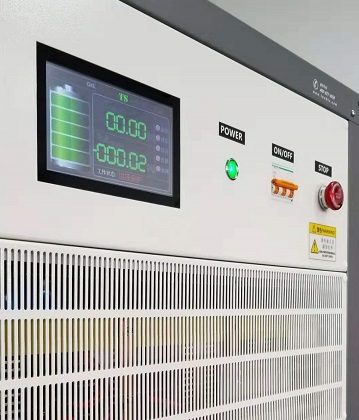

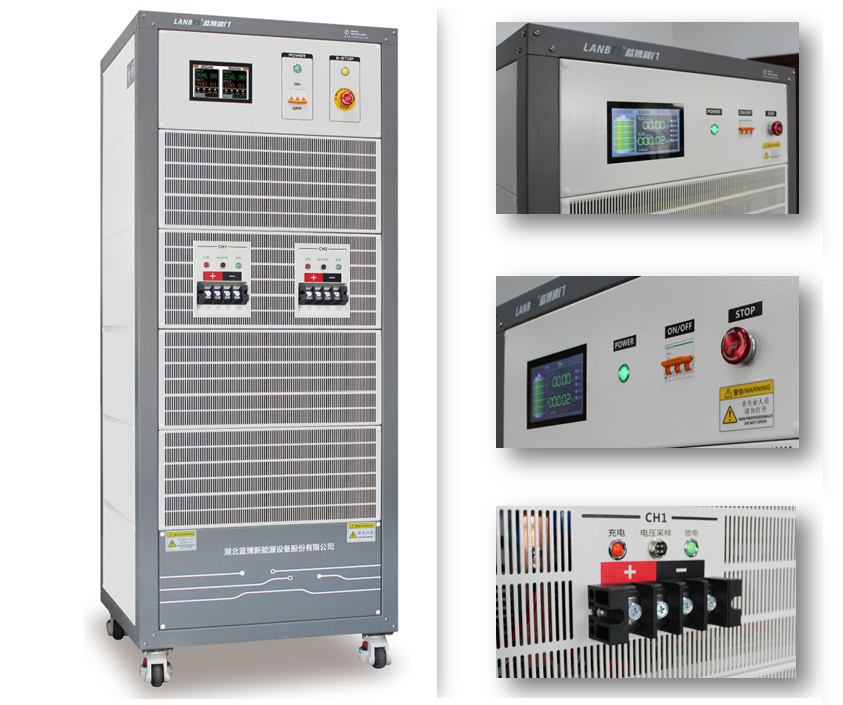

大功率電池測試系統
型 號：BT-3018P
應用領域
動力電池生產企業、新能源汽車企業對大功率單體或電池組的測試。
測試項目
充放電曲線、充放電效率、電池容量、比容量、循環壽命、容量衰減曲線、DCIR內阻等參數，過充過放測試、溫度與容量的測試、工況模擬等性能參數的測試。
設備量程范圍
部 份 量 程 | |||||
5V/100A | 5V/2000A | 60V/100A | 80V/100A | ||
5V/200A | 5V/3000A | 60V/200A | 80V/200A | ||
5V/300A | 5V/300A | 60V/300A | 80V/300A | ||
5V/500A | 30V/500A | 60V/500A | 80V/500A | ||
5V/1000A | 30V/1000A | 60V/1000A | 80V/1000A | ||
說 明
u 除以上量程規格外，可根據需求訂制；
u 需要做過充過放的安全性測試，需增加負電源；
u 超級電容器、液流電池、燃料電池、太陽能電池的負載測試需另外技術處理

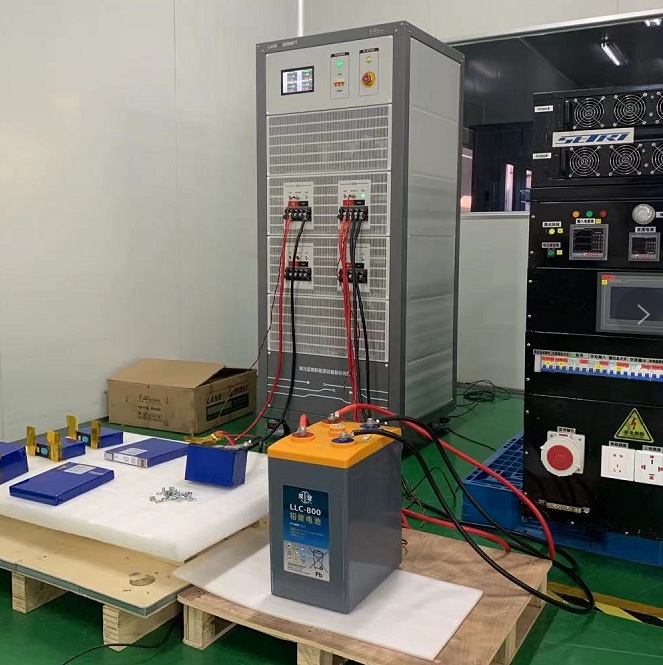

用戶使用現場一

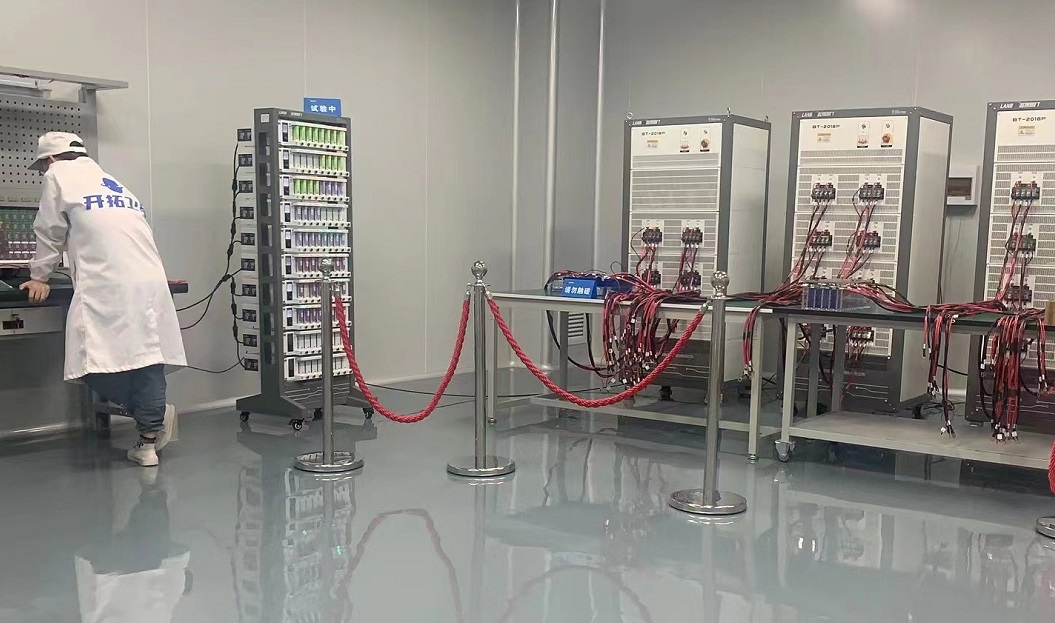

用戶使用現場二
強大的控制軟件及數據分析軟件
LANBTS電池測試系統控制軟件和數據分析軟件借鑒了國外同類產品的優點，結合國內用戶的使用習慣，我們做了全新的開發。軟件采用.NET架構，WIN10風格、平面化設計、運算速度更流暢，數據處理更強大，而且測試方案可編輯等特點。
LANBTS控制軟件界面
測試方案編輯界面
LANBTS軟件功能設置界面
LANBTS軟件數據分析界面
電池組/大功率電池測試系統技術參數
BT-3018P
序號 | 指標項目 | 詳細參數 | 備 注 |
1 | 輸入交流電源 | 三相電源: AC380V±10%/50Hz，最大輸入功率:電壓量程*電流量程*1.1 | |
2 | 上位機電腦配置要求 | WIN7或以上/4G運行內存/1T硬盤/酷睿I3處理器 | |
3 | 電壓輸出 | 測量范圍 ： 滿量程*3%—滿量程 (連續可調) 測量精度 : ±（0.05%RD+0.05%FS） 穩 定 度 : ±（0.05%RD+0.05%FS） 最低放電電壓 ：根據用戶要求訂制 控制精度 : ±（0.05%RD+0.05%FS） 最小分辨率 : 0.001V | |
4 | 電流輸出 | 每通道測量范圍: 滿量程*0.1%—滿量程 (連續可調) 測量精度 : ±（0.05%RD+0.05%FS） 穩 定 度 : ±（0.05%RD+0.05%FS） 控制精度 ：±（0.05%RD+0.05%FS） 最小分辨率 ：0.0001A | |
5 | 功率/通道 | 最大輸出功率: 電壓量程*電流量程 | |
6 | 電流響應時間 | ≤50ms（10%~90%電池負載，無超調 ） | 高速動態響應能夠滿足高標準實測工況模擬測試需求 |
7 | 充放電轉換時間 | ≤50ms （10%~90%電池負載，無超調） | |
8 | 總通道功率 | 最大輸出：電壓量程*電流量程*通道數 | |
9 | 數據記錄頻率 | 最高記錄頻率20HZ 時間△t： 50ms~3600S (時間變化量) 電壓△U： 1mV~1000V (電壓變化量) 電流△I： 1mA~50000mA (電流變化量) | |
10 | 顯示位數 | 6位有效數字（電壓:×××.×××；電流：×××.×××） | |
11 | 工步跳轉時間 | <1S | |
12 | 檢測采樣方式 | 四線制測量 | |
13 | 基準電壓 | 采用美國專用基準集成芯片；溫度系數：5ppm/℃（最大值） | |
14 | 截止條件 | 電壓、電流、時間、容量、電壓變化量、T1、自定義變量、等多種結束條件。 | |
15 | 充電模式 | 恒流充電、恒壓充電、倍率充電、恒功率充電、恒阻充電、恒流恒壓充電、工況模擬等。 | |
16 | 放電模式 | 恒流放電、恒阻放電、倍率放電、恒功率放電、恒流恒壓放電、工況模擬等。 | |
17 | 循環測試范圍 | 1—999999次，單循環工步數254，具有嵌套循環功能，最大支持5層嵌套。 | |
18 | 安全保護 | 1) 硬件保護：過壓保護、過流保護、短路保護、反接保護、AC380掉相、相序保護、掉電數據保護、來電續接、過放保護、欠流保護、容量保護、過溫保護、心跳保護、參數設置異常保護、電壓趨勢異常保護、電流趨勢異常保護、電流波動異常保護、電壓波動異常保護、充電電壓上升速度異常保護、放電電流下降速度異常保護、電壓突變保護、電流突變保護（內部終端輸出接觸器控制，檢測到電壓電流異常時自動斷開，并軟硬件提示）、孤島保護功能，能夠在電網異常報警。 2) 軟件設置參數包括：電壓上限、電壓下限、電流上限、電流下限、容量保護、BMS信號保護、單體保護、過溫度保護、延時時間。 | |
19 | 停電保護 | 外部斷電后，電池與設備之間自動斷開，有效避免因重新上電造成意外。 | |
20 | 通道特點 | 1) 通道個數：根據總功率確定 2) 通道特點：恒流源與恒壓源采用雙閉環結構 3) 控制模式：獨立控制、獨立編程 4) 硬件設計：采用三電平、軟開關IGBT、高頻載波、高頻數字化DSP控制 | |
21 | 硬件通信 | 1) 工業高速隔離RS485（USB接口）/19.2KBPS 2) 網口TCP/IP/10M/100M | |
22 | 數據采樣速度 | 10條數據/秒/通道 | |
23 | 報警方式 | 測試完成提醒、安全保護報警、異常錯誤報警、彈幕提示信息。 | |
24 | 上位機軟件 | 1) LANBTS電池測試系統、WIN10風格、平面化GUI設計。 2) 支持控制方式: 啟動運行、正常停止、緊急停止、自動續接、任意跳轉、重置參數啟動、強制跳轉、通道變更等功能。 3) 基本功能: 循環控制,數據分析,數據庫集中管理,分層曲線、過程曲線、容量疊加曲線、事件記錄等。 | |
25 | 編程方案 | 方案獨立、工步方案可分組、可修改、復制、分享、粘貼、參數智能輸入、自動完成、每步可單獨設置數據記錄方式、多種變量N1/N2/C1/T1智能循環條件判斷控制。 | |
26 | 實時顯示 | 1) 當前電壓、電流、容量、絕對時間、循環次數、工作狀態、運行模式等。 2) 顯示塊可翻轉顯示，測試方案、變量和能量信息等，支持動態實時曲線顯示。 | |
27 | 智能分選功能 | 支持多種智能分選功能，如電壓、電流、容量、時間及曲線，分選結果提示。 | |
28 | 數據報告 | 支持單個或多個數據另存，多個數據另存自動新建文件夾，文件名自動加入啟動時間及箱號和通道號，便于數據管理。 | |
29 | 數據備份 | 數據定時備份、掉電備份、電腦死機備份。 | |
30 | 數據保存方式 | 用戶可自定義名稱及數據保存路徑，數據以文件方式保存。 | |
31 | 軟件升級 | 支持網絡遠程推送，在線升級。 | |
32 | 工作環境相對濕度 | ≤85% RH（沒有水汽凝結） | |
33 | 工作溫度范圍 | -10℃~50℃（在范圍內，保證測量精度） | |
34 | 噪聲 | <60dB | |
35 | 冷卻方式 | 強制風冷 | |
36 | 單元機柜尺寸 | 長×寬×高=75CM×65CM×180CM（以實物為準） | |
37 | 輸出電池夾具 | 根據用戶要求定制 | |
38 | 擴展功能 （選配） | 可根據用要求配置電壓、溫度輔助通道（輔助通道8CH/臺，用戶可自行確定與主通道關聯數量）、BMS通信、DBC文件導入、API文件接口。 | |
